Rof Електро-оптички модулатор 1550nm LiNbO3 Модулатор со интензитет 50G
Карактеристика
* Мала загуба на вметнување
* Висок пропусен опсег
* Низок полубран напон
* Опција за приспособување
Апликација
⚫ ROF системи
⚫ Дистрибуција на квантни клучеви
⚫ Системи за ласерско сензорирање
⚫ Модулација на страничен појас
| Роф- Серија AM | Роф- 07 часот | Роф- 08:00 часот | Роф- 10 часот | Роф- 13 часот | Роф- 15 часот | |||
| Работна бранова должина | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
| Пропусен опсег | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Загуба на вметнување | ＜5dB | ＜5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Сооднос на изумирање @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | ＜3V | ＜3V | ＜4V | <3,5V | ＜6V | <5V | ||
| VΠ @Пристрасност | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
Информации за нарачка
| Роф | AM | XX | XXG | XX | XX | XX |
| Тип: AM --- Модулатор на интензитет | Бранова должина: 07---780nm 08 ---850 nm 10 --- 1060 nm 13 --- 1310 nm 15 --- 1550 nm | Пропусен опсег: 10 GHz 20 GHz 40 GHz 50 GHz
| Монитор PD:PD---Со PD 00 --- Нема PD | Вид на влакно во-излез: PP---PM/PM
| Оптички конектор: FA---FC/APC FP---FC/PC SP ---Прилагодување |
R-AM-15-50G
Модулатор на интензитет со бранова должина 1550nm 50GHz
| Параметар | Симбол | мин | Тип | Макс | Единица | ||||
| Оптички параметри | |||||||||
| Работна бранова должина | l | 1530 година | 1550 година | 1565 година | nm | ||||
| Загуба на вметнување | IL | 4 | 5 | dB | |||||
| Загуба на оптичко враќање | ОРЛ | -45 | dB | ||||||
| Сооднос на изумирање на прекинувач @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Динамичен сооднос на изумирање | ДЕР | 13 | dB | ||||||
| Оптичко влакно | Влезпристаниште | Панда премиерот Фуџикура СМ | |||||||
| излезна порта | Панда премиерот Фуџикура СМ | ||||||||
| Интерфејс со оптички влакна | FC/PC、FC/APC Или корисник да наведете | ||||||||
| Електрични параметри | |||||||||
| Оперативен пропусен опсег(-3 dB) | S21 | 35 | 40 | GHz | |||||
| Полубран напон Vpi | RF | @50KHz |
| 5 | 6 | V | |||
| Пристрасност | @Пристрасност |
| 7 | 8 | V | ||||
| Загуба на електрично враќање | S11 | -12 | -10 | dB | |||||
| Влезна импеданса | RF | ZRF | 50 | W | |||||
| Пристрасност | ZПРИСТАПУВАЊЕ | 1M | W | ||||||
| Електричен интерфејс | V(ѓ) | ||||||||
Ограничени услови
| Параметар | Симбол | Единица | мин | Тип | Макс |
| Влезна оптичка моќност | Pво, Макс | dBm | 20 | ||
| Влезна RF моќност | dBm | 28 | |||
| пристрасен напон | Вбиас | V | -15 | 15 | |
| Работна температура | Врвот | ℃ | -10 | 60 | |
| Температура на складирање | Тст | ℃ | -40 | 85 | |
| Влажност | RH | % | 5 | 90 |

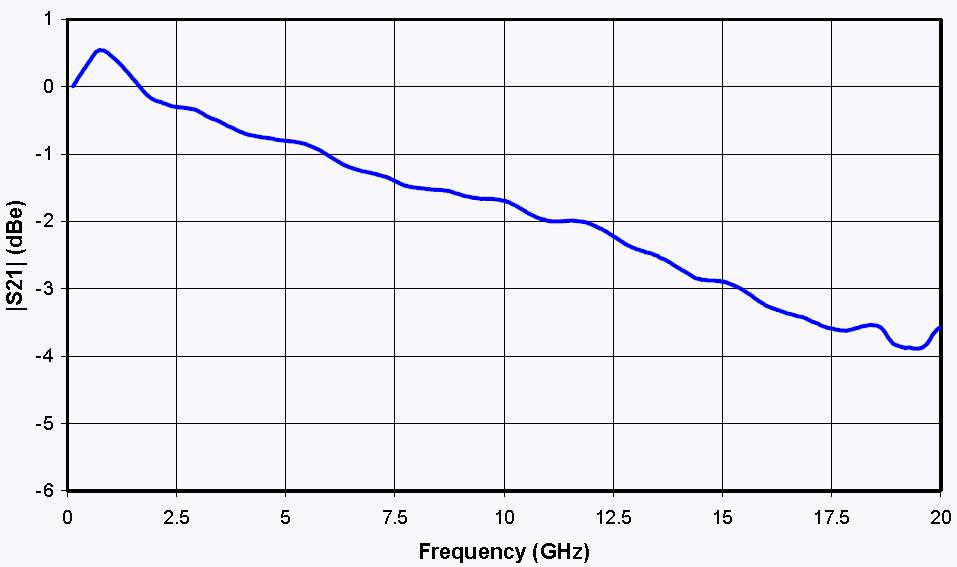

Крива S21
Крива &S11
Криви S21&s11
Механички дијаграм
| ПРИСТАНИЕ | Симбол | Забелешка |
| Во | Оптичка влезна порта | PM влакна (125μm/250μm) |
| Надвор | Оптичка излезна порта | PM и SMF опција |
| RF | RF влезна порта | SMA(f) |
| Пристрасност | Контролна порта за пристрасност | 1,2 Пристрасност, 34-N/C |
