Што е електро-оптички модулатор чешел за оптичка фреквенција? Дел еден

Чешел со оптичка фреквенција е спектар составен од серија компоненти на рамномерно распоредена фреквенција на спектарот, кои можат да се генерираат од ласери, резонатори на режимот, или резонатори илиЕлектро-оптички модулатори. Комбини со оптичка фреквенција генерирани одЕлектро-оптички модулаториИмајте карактеристики на висока фреквенција на повторување, внатрешно мешање и висока моќ, итн., Кои се користат во калибрација на инструменти, спектроскопија или фундаментална физика и привлекоа сè повеќе интерес на истражувачите во последните години.

Неодамна, Александре Париаукс и други од Универзитетот во Бургенди во Франција објавија преглед на трудот во списанието напредокот во оптика и фотоника, систематски воведувајќи го најновиот напредок во истражувањето и примената на комбинетите со оптичка фреквенција генерирани одЕлектро-оптичка модулација: Вклучува воведување на чешел за оптичка фреквенција, метод и карактеристики на чешел за оптичка фреквенција генериран одЕлектро-оптички модулатор, и конечно ги набројува сценаријата на апликацијата наЕлектро-оптички модулаторДетално чешел на оптичка фреквенција, вклучително и примена на прецизен спектар, мешање со двојно оптички чешел, калибрација на инструменти и произволна генерација на бранови и се дискутира за принципот зад различни апликации. Конечно, авторот ја дава можноста за електро-оптички модулатор технологија на чешел за оптичка фреквенција.

01 позадина

Пред 60 години овој месец, д -р Мајман го измисли првиот рубин ласер. Четири години подоцна, Харгров, Фок и Полак на лабораториите на Бел во Соединетите Држави беа првите што го пријавија активниот заклучување на режимот постигнато во ласерите со хелиум-неон, ласерскиот спектар на заклучување на режимот во временскиот домен е претставен како емисија на пулсот, во фреквенцискиот домен е серија на дискретни и еквидистални кратки линии, многу слично на нашата дневна употреба на чешли, така што се однесуваме на „Повик за емисија“. Наведен како „чешел на оптички фреквенција“.

Поради добрата перспектива на апликација за оптички чешел, Нобеловата награда за физика во 2005 година беше доделена на Ханш и Хол, кои направија пионерска работа на технологија за оптички чешел, од тогаш, развојот на оптички чешел достигна нова фаза. Бидејќи различни апликации имаат различни барања за оптички чешли, како што се моќност, растојание од линијата и централна бранова должина, ова доведе до потреба да се користат различни експериментални средства за генерирање на оптички чешли, како што се ласери заклучени со режимот, микро-резонатори и електро-оптички модулатор.

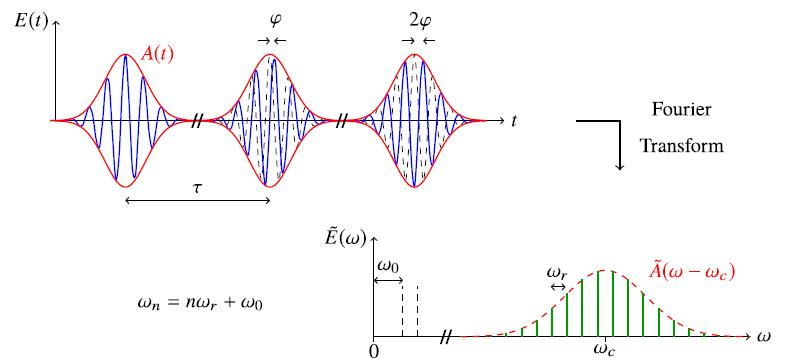

Сл. 1 временски спектар на домен и спектар на фреквенција на домен на чешел за оптичка фреквенција
Извор на слика: Електро-оптички чешли на фреквенција

Од откривањето на чешли со оптичка фреквенција, повеќето оптички чешли на фреквенција се произведени со употреба на ласери заклучени со режимот. Кај ласерите заклучени со режимот, шуплина со време на патување со патување од τ се користи за да се поправи фазниот однос помеѓу надолжните режими, со цел да се утврди стапката на повторување на ласерот, што генерално може да биде од Megahertz (MHz) до Гигахерц (GHz).

Чешелот за оптичка фреквенција генериран од микро-резонаторот се заснова на нелинеарни ефекти, а времето на патување со кружно патување се одредува според должината на микро-кралницата, бидејќи должината на микро-розовата е генерално помала од 1мм, чешелот за оптичка фреквенција генерирана од микро-кравицата е генерално 10 гигахертц до 1 терахерц. Постојат три вообичаени типа на микрокавти, микротубули, микросфери и микроорганизми. Користење на нелинеарни ефекти во оптички влакна, како што се распрснување на брилуин или мешање на четири бранови, комбинирани со микрокавити, комбинирани комбинирани фреквенции во десетици опсег на нанометри. Покрај тоа, комбинетите со оптичка фреквенција, исто така, можат да се генерираат со употреба на некои акусто-оптички модулатори.
