Ултра компактен IQ модулатор, контролер на пристрасност, автоматски контролер на пристрасност
Карактеристика
• Обезбедува три пристрасности за IQ модулатори Независни од форматот на модулација:
• QPSK, QAM, OFDM, SSB потврдено
• Вклучи и пушти:
Не е потребна рачна калибрација Сè е автоматско
• I, Q рачки: контрола на Peak и Null режими Висок коефициент на екстинкција: 50dB макс.
• P рачка: контрола на Q+ и Q- режими Точност: ± 2◦
• Низок профил: 40 мм (Ш) × 28 мм (Д) × 8 мм (В)
• Висока стабилност: целосно дигитална имплементација Лесен за користење:
• Рачно работење со мини џампер Флексибилни OEM операции преку UART2
• Два режима за обезбедување напон на пристрасност: a. Автоматска контрола на пристрасност b. Кориснички дефиниран напон на пристрасност
Апликација
• LiNbO3 и други IQ модулатори
• QPSK, QAM, OFDM, SSB и др.
• Кохерентен пренос
Перформанси
Слика 1. Соѕвездие (без контролер)
Слика 2. QPSK Constellation (со контролер

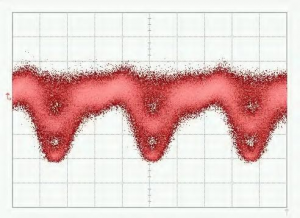

Слика 3. QPSK-модел на око
Слика 5. Модел на констелација 16-QAM
Слика 4. QPSK спектар
Слика 6. 16-QAM спектар
Спецификации
| Параметар | Мин | Тип | Макс | Единица |
| Контролни перформанси | ||||
| I, Q рачките се контролираат наНулта (минимум) илиВрв (Максимум) точка | ||||
| Сооднос на истребување | МЕР1 | 50 | dB | |
| P раката се контролира наQ+(десно квадратура) илиQ-( лево квадратура) точка | ||||
| Точност при Quad | −2 | +2 | степен2 | |
| Време на стабилизација | 15 | 20 | 25 | s |
| Електрични | ||||
| Позитивен напон на напојување | +14,5 | +15 | +15,5 | V |
| Позитивна струја на моќност | 20 | 30 | mA | |
| Негативен напон на напојување | -15,5 | -15 | -14,5 | V |
| Негативна струја на моќност | 8 | 15 | mA | |
| Опсег на излезен напон | -14,5 | +14,5 | V | |
| Амплитуда на дитер | 1%Vπ | V | ||
| Оптички | ||||
| Влезна оптичка моќност3 | -30 | -8 | dBm | |
| Влезна бранова должина | 1100 | 1650 година | nm | |
1. MER се однесува на однос на истребување на модулаторот. Постигнатиот однос на истребување е обично односот на истребување на модулаторот наведен во техничкиот лист на модулаторот.
2. Ве молиме имајте предвид дека влезната оптичка моќност не одговара на оптичката моќност во избраната точка на поларизација. Се однесува на максималната оптичка моќност што модулаторот може да ја извезе до контролерот кога напонот на поларизацијата се движи од −Vπ до +Vπ.
Кориснички интерфејс
Слика 5. Склопување
| Група | Операција | Објаснување |
| Ресетирај | Вметнете го џемперот и извлечете го по 1 секунда | Ресетирајте го контролерот |
| Моќ | Извор на енергија за контролер на пристрасност | V- ја поврзува негативната електрода на напојувањето |
| V+ ја поврзува позитивната електрода на напојувањето | ||
| Средниот отвор се поврзува со заземјувачката електрода | ||
| Поларен1 | PLRI: Вметнете го или извлечете го џемперот | без скокач: Нултен режим; со скокач: Врвен режим |
| PLRQ: Вметнете го или извлечете го џемперот | без скокач: Нултен режим; со скокач: Врвен режим | |
| PLRP: Вметнете го или извлечете го џемперот | без скокач: Q+ режим; со скокач: Q- режим | |
| ЛЕД | Постојано вклучено | Работа во стабилна состојба |
| Вклучување-исклучување или исклучување-вклучување на секои 0,2 секунди | Обработка на податоци и пребарување на контролна точка | |
| Вклучено-исклучено или исклучено-вклучено на секои 1 секунда | Влезната оптичка моќност е премногу слаба | |
| Вклучување-исклучување или исклучување-вклучување на секои 3 секунди | Влезната оптичка моќност е пресилна | |
| ПД2 | Поврзете се со фотодиодата | PD портот ја поврзува катодата на фотодиодата |
| GND портот ја поврзува анодата на фотодиодата | ||
| Напони на пристрасност | Влез, Ip: Напон на пристрасност за I-раката | Ip: Позитивна страна; Влез: Негативна страна или земја |
| Qn, Qp: Напон на пристрасност за Q-раката | Qp: Позитивна страна; Qn: Негативна страна или заземјување | |
| Pn, Pp: Напон на пристрасност за P-раката | Pp: Позитивна страна; Pn: Негативна страна или заземјување | |
| UART | Управувајте со контролерот преку UART | 3,3: Референтен напон од 3,3V |
| GND: Заземјување | ||
| RX: Прием на контролер | ||
| TX: Пренос на контролер |
1 Поларноста зависи од системскиот RF сигнал. Кога нема RF сигнал во системот, поларноста треба да биде позитивна. Кога RF сигналот има амплитуда поголема од одредено ниво, поларноста ќе се промени од позитивна во негативна. Во овој момент, нултата точка и врвната точка ќе се менуваат една со друга. Q+ точката и Q- точката исто така ќе се менуваат една со друга. Поларниот прекинувач му овозможува на корисникот да ја промени поларноста.
директно без промена на работните точки.
2Треба да се избере само еден избор помеѓу користење на контролна фотодиода или користење на модулаторска фотодиода. Се препорачува користење на контролна фотодиода за лабораториски експерименти од две причини. Прво, контролната фотодиода има обезбедени квалитети. Второ, полесно е да се прилагоди интензитетот на влезната светлина. Доколку користите внатрешна фотодиода на модулаторот, проверете дали излезната струја на фотодиодата е строго пропорционална на влезната моќност.
